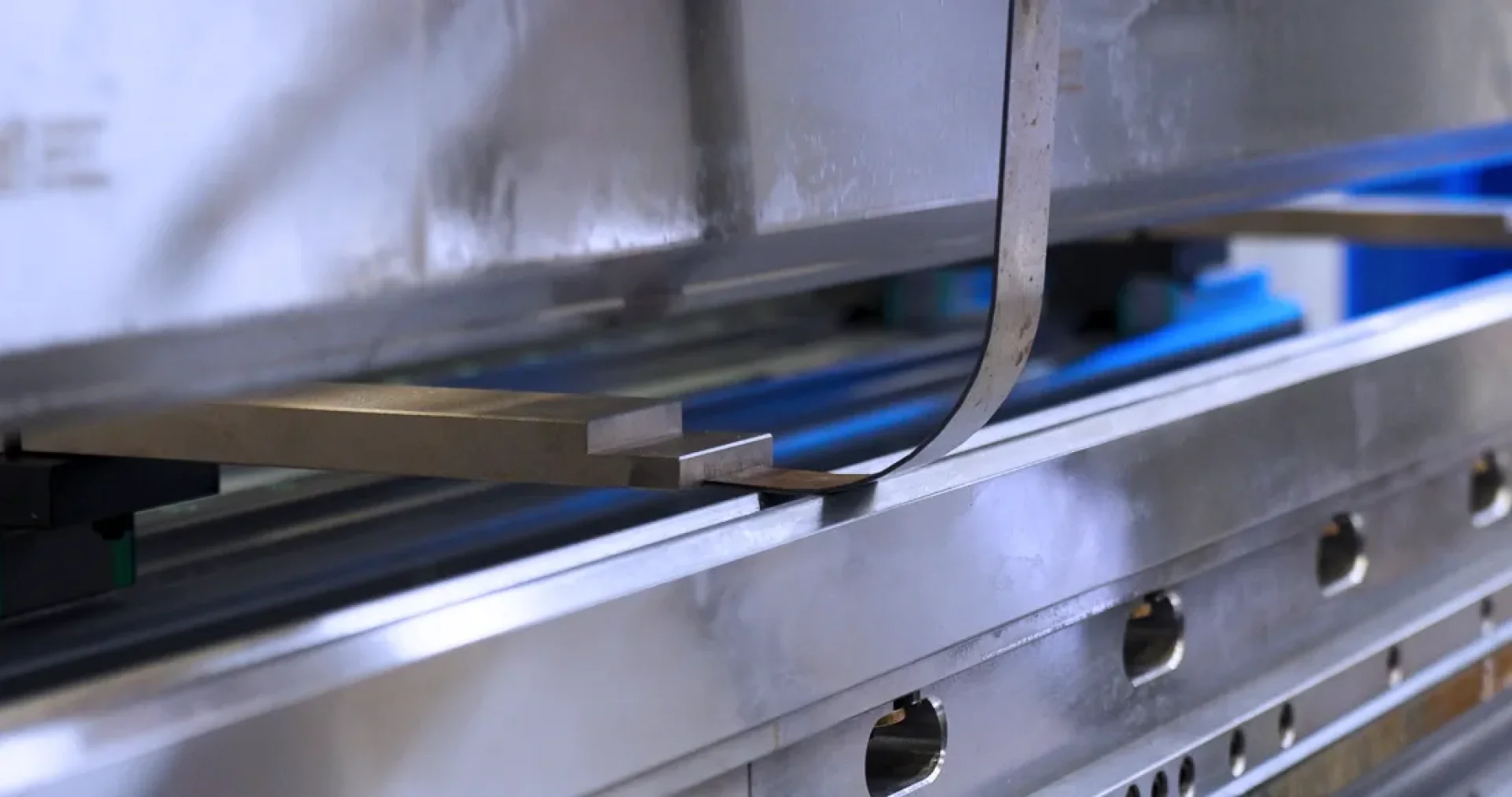

Tekukan dengan radius besar (Large R Arc Bending) sering dibutuhkan dalam aplikasi arsitektural, komponen otomotif, rangka struktur, hingga desain estetika. Berbeda dari tekukan tajam biasa, proses ini membutuhkan perhatian khusus untuk menjaga presisi, bentuk, dan konsistensi.
Apa Itu Tekukan R Besar (Large Radius Bending)?
Large R Arc Bending adalah proses pembentukan lembaran logam menjadi bentuk lengkung dengan radius tekukan besarbiasanya beberapa kali lebih besar dari ketebalan material itu sendiri.
Contoh: jika ketebalan material 3 mm, maka radius besar bisa 30 mm, 100 mm, bahkan lebih.
Tantangan dalam Tekukan Radius Besar:
Tekukan radius besar memerlukan teknik dan tooling khusus, tapi bisa dikuasai dengan latihan dan pendekatan yang tepat. Proses ini menghasilkan bentuk yang elegan dan kuat, dan sangat berguna dalam proyek-proyek khusus.
Apa Itu Tekukan R Besar (Large Radius Bending)?
Large R Arc Bending adalah proses pembentukan lembaran logam menjadi bentuk lengkung dengan radius tekukan besarbiasanya beberapa kali lebih besar dari ketebalan material itu sendiri.
Contoh: jika ketebalan material 3 mm, maka radius besar bisa 30 mm, 100 mm, bahkan lebih.
Tantangan dalam Tekukan Radius Besar:
- Springback (pantulan balik)
Material cenderung kembali ke bentuk semula setelah proses tekuk
Semakin besar radius, semakin besar springback-nya - Inkonistensi Tekanan Tekuk
Sulit menjaga tekanan tetap merata di sepanjang lengkungan - Distorsi dan Kerutan
Terutama di bagian dalam radius jika material terlalu tipis.
- Gunakan Tooling Khusus Large Radius
Punch dan die harus sesuai dengan radius target
Punch radius besar (radius punch) atau roll die sangat ideal - Gunakan Teknik "Bump Bending" (Tekuk Bertahap)
Material ditekuk sedikit demi sedikit (step by step) untuk membentuk lengkung halus
Cocok untuk CNC press brake dengan backgauge akurat - Kalkulasi dan Kompensasi Springback
Lakukan uji coba dan sesuaikan sudut/posisi untuk mengimbangi pantulan balik - Gunakan Material yang Tepat
Bahan lunak (seperti aluminium atau baja ringan) lebih mudah ditekuk radius besar
Hindari baja keras atau material getas tanpa pemanasan atau perlakuan tambahan - Kontrol Kecepatan dan Tekanan Tekuk
Tekuk dengan tekanan merata dan kecepatan lambat untuk hasil yang bersih dan tidak sobek.
- Selalu uji coba dengan potongan kecil sebelum produksi massal
- Pastikan panjang minimum flensa cukup untuk membentuk radius tanpa melengkungkan bagian yang tidak diinginkan
- Gunakan CAD/CAM untuk simulasi radius sebelum eksekusi.
Tekukan radius besar memerlukan teknik dan tooling khusus, tapi bisa dikuasai dengan latihan dan pendekatan yang tepat. Proses ini menghasilkan bentuk yang elegan dan kuat, dan sangat berguna dalam proyek-proyek khusus.
